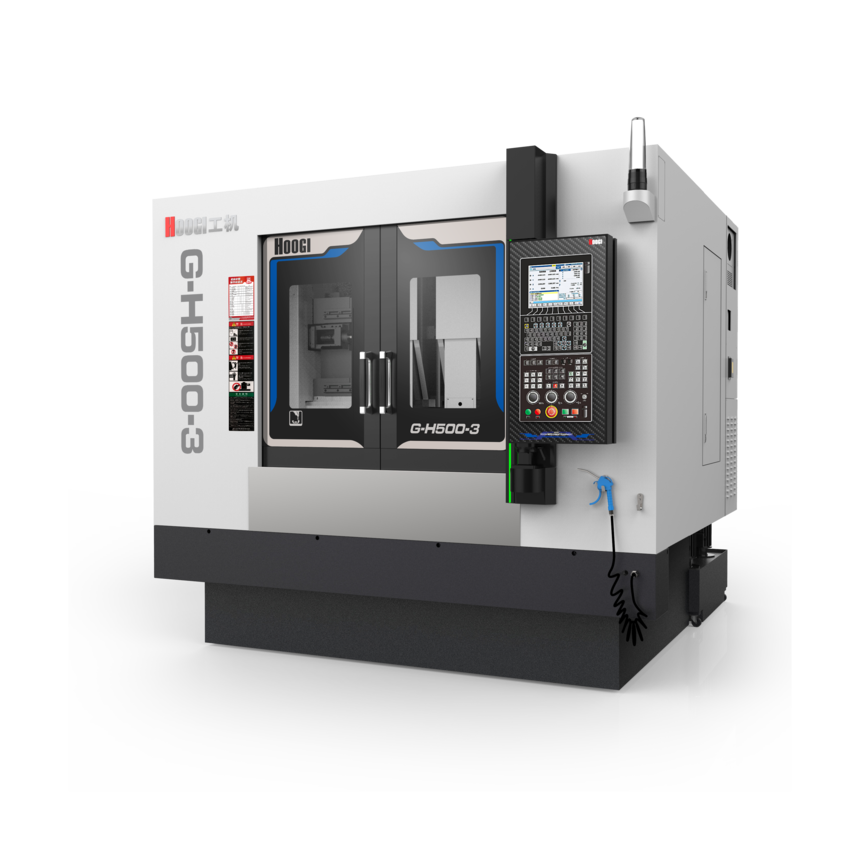

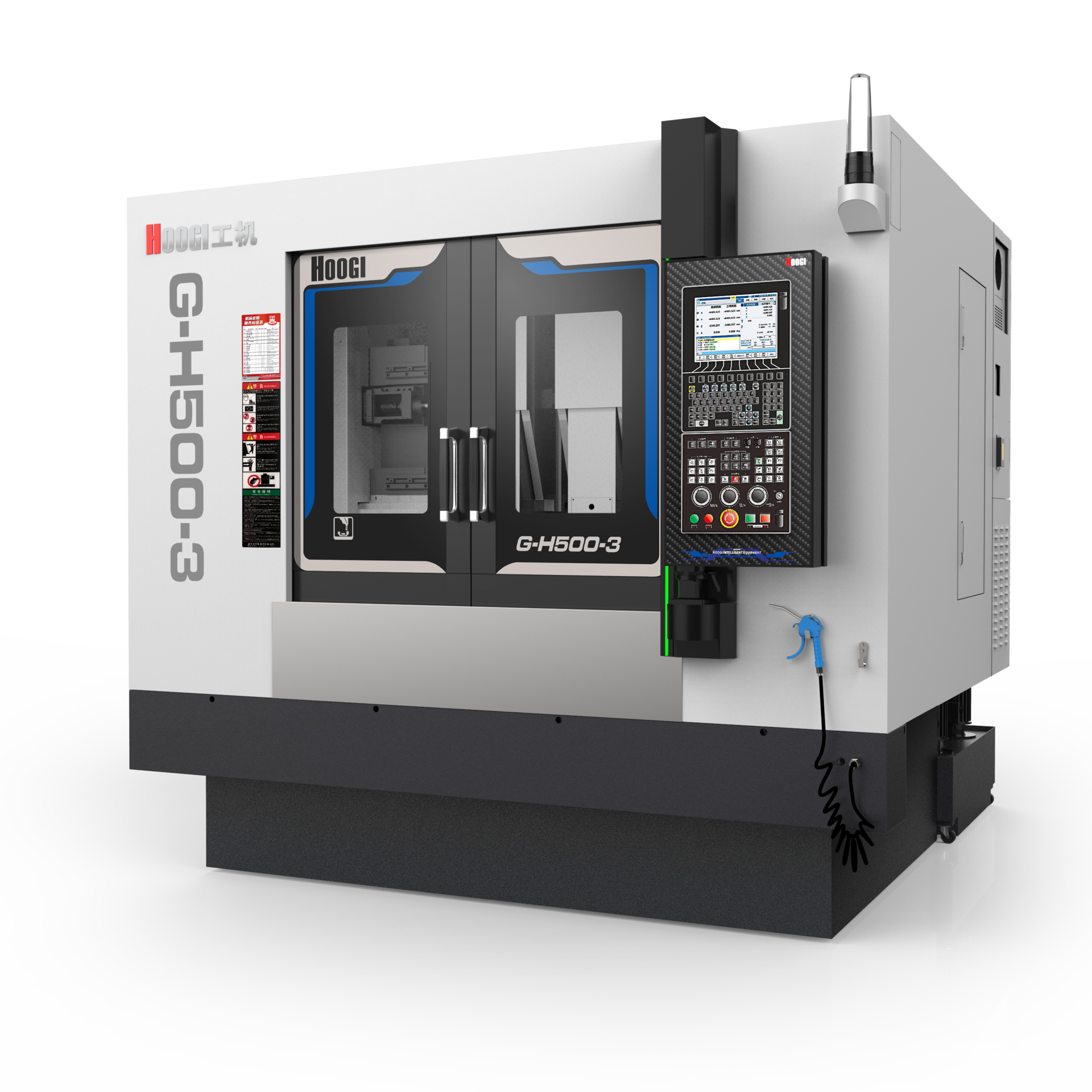

三通道钻铣加工中心G-H500-3

文章内容


外观选配
产品参数


应用领域

application area

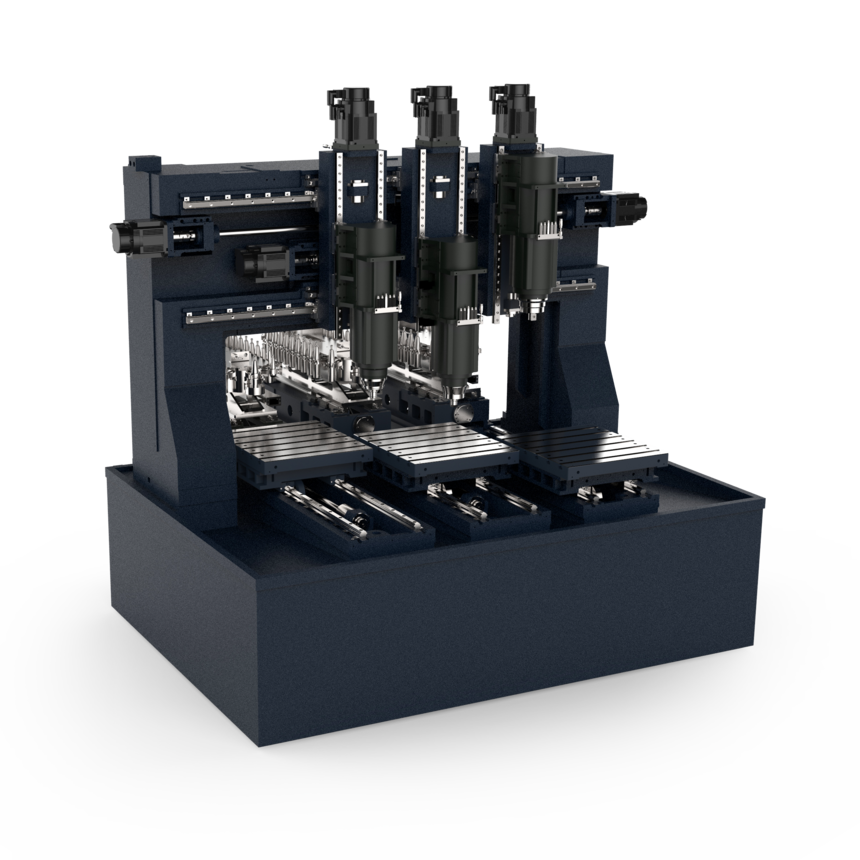

工机G-H500-3三通道钻铣加工中心采用龙门结构，一体式龙门架，刚性好稳定性更强，床身、横梁、滑板等铸件全部采用HT300铸件，主轴采用BBT30内藏式高速电主轴，主轴回转精度高震动低，适用于3C、液冷接头、无人机、人形机器人等领域高效率批量加工。


加工工件

Machining workpiece



产品特点

Product features

1.强大的机电一体化应用技术，提高传动链的响应速度，消除加工过程中的无效动作和减少非切削时间。

2.五大铸件全部采用HT300优质树脂砂造型，强度高，刚性好。

3.机床各运动轴采用全封闭内防护，防水、防油、防尘效果更佳。


机床参数

Machine parameter

CNC配置名称

名称

单位

G-H500-3

各轴行程

X/Y/Z行程

mm

400/550/300

工作台尺寸

mm

450×500

主轴中心至立柱导轨面距离

mm


主轴鼻端至工作台距离

mm

160-460

工作台

T形槽

No.

6-14-80

工作台最大承重

kg

150

主轴

主轴锥度/规格


BBT30/φ120

主轴转速

rpm

30000

主轴传动方式


直联

进给速度

快速移动X/Y/Z

m/min

36/36/30

伺服轴

丝杠X/Y/Z

mm

2812/2812/2812

导轨X/Y/Z

mm

30/30/25

机床精度

定位精度X/Y/Z

mm

±0.005/300

定位精度X/Y/Z

mm

±0.003/300

换刀装置

刀柄规格及刀库容量


BT30-24T

刀库形式


链式伺服

刀具最大直径

mm

50/80

机床大小

机床尺寸

mm

2460×2960×2500

机器重量

kg

约7500

备注：由于技术的研究优化，因此公司保有设计、修改之权利。
